 高效多級氣錨

產品名稱：高效多級氣錨               規格型號：FQ-7/89

技術專利號：                                    執行標準：GB/T 20970-2007

主要性能：高效防氣、提高抽油泵泵效

一、技術原理

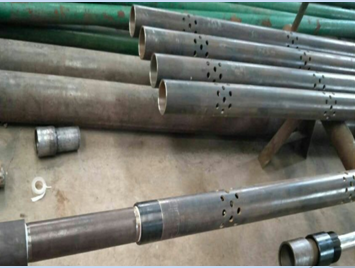

高效多級氣錨是針對油田開發中油井伴生氣影響抽油泵泵效設計的一款具有高效防氣功能的井下工具，結構原理：FQ-7/89高效多級氣錨具有七級吸入孔，每級吸入孔有一個獨立的分離腔，分離腔內有不銹鋼隔離管將分離腔和液腔隔離，各級分離腔之間用隔板和密封圈隔開，各分離腔脫氣液體從中心管上的節流孔進入中心管進泵，完成油氣分離。

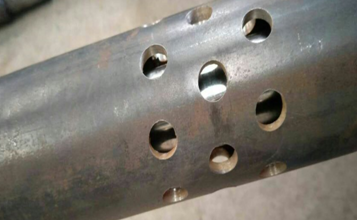

分離原理：每級有24個進液孔，使液體進入氣錨的速度非常慢，有助于含氣液體氣泡的分離，同時有利于含氣液體進入分離腔通過重力分離出的氣體外排，起到高效分氣作用。各級分離腔的中心管上有節流孔，使進入氣錨的液體均勻分布，同時實現液體流速的慢進快排，提高分離效果。

優點：高效分離油氣，結構緊湊安裝便捷，不銹鋼內管使用壽命長，外徑小與油管接箍尺寸一致。

二、技術參數

規格型號：FQ-7/89            中心管內徑：φ25mm

最大外徑： φ89mm           裝置總長度：4600mm

    分離腔級數： 7               適應氣量：5000 m³        分離殼體外徑：φ89mm

分離系數：6.5                 單級適用用液量：15 m³，15m³/d液量建議雙節串用

三、現場安裝

FQ-7/89高效多級防氣錨安裝在抽油泵下，下接頭安裝絲堵管，對于出砂井可以加長尾管后安裝絲堵管。
